xDetalhes do produto
| Temperatue | -10 a +50 graus | seguindo a velocidade | 0,12 |
|---|---|---|---|
| Travamento do auto | Sim | ângulo de passo | 100 |
| carga axial | 15000 | Peso | 320kg |
| Destacar | redutor de velocidade cycloidal,Redutor ciclo da engrenagem |
||
Descrição de produto

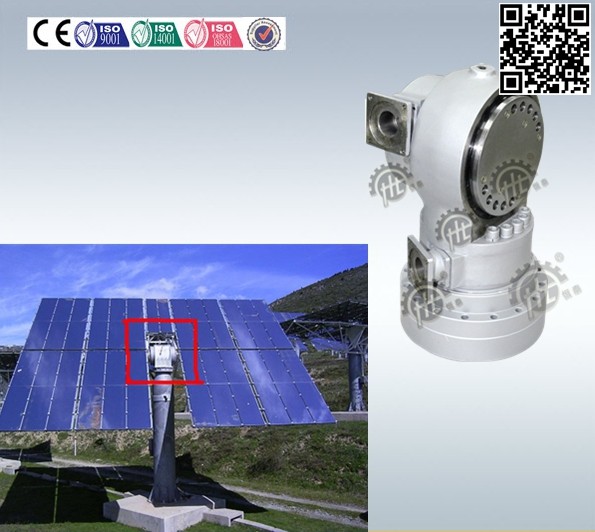

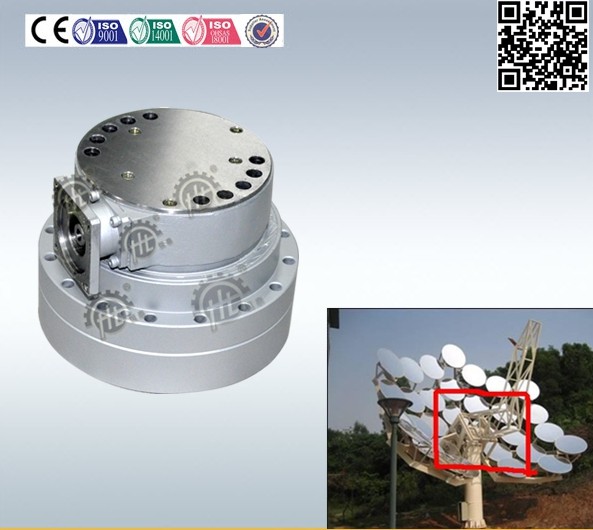

Do redutor Cycloidal da engrenagem do Heliostat da torre elevada precisão de seguimento solar da movimentação
Características:
- Modelo: HDR S30
- Relação: 11088 (escala 11088~55200)
- O torque dinâmico máximo: 3150 N.m (escala 3150~62500)
- O torque estático máximo: 4500N.m (escala 4500~104000)
- Soçobrando o momento: 5500 N.m (escala 5500~110000)
- Aplicação: Principalmente tipo da torre, tipo condensador do disco
- Personalizado pelo pedido dos clientes
- O tempo de entrega é curto se padrão do produto
- Serviço global
|
Desempenho |
Sentido do passo |
Sentido horizontal |
|
Relação |
40800 |
|
|
Folga |
0.01° |
0.01° |
|
Velocidade máxima (°/min) |
15 |
12 |
|
torque exigido do trabalho normal (nanômetro) |
6900 |
774 |
|
Torque máximo momentâneo (nanômetro) |
32700 |
21600 |
|
Força estática Fx da reviravolta (N) |
-5500 |
15800 |
|
Força dinâmica Fy da reviravolta (N) |
15000 |
22800 |
Vantagens competitivas:
Um dispositivo solar da movimentação do perseguidor da nova geração tornou-se por HENGFENGTAI Redutor Mfg Empresa
Puder ser a transmissão da elevada precisão da duplo-linha central quando atuador linear instalado
Com direitos de propriedade intelectual independentes
Folga 0.015° da saída
O núcleo transmite as peças que todos são processamento endurecido e grinded da superfície precisamente.
Dispositivo planetário da precisão do uso da saída da série de HDR que realizam a multi saída da malha do contato de dentes.
Nas mesmas dimensões do esboço a capacidade da transmissão é uma ligação do que dobro 2-4 vezes mais grande, segundo movimentação formada do sem-fim.
|
Modelo/dados |
Relação |
Torque dinâmico máximo (N.m) |
Torque estático máximo (N.m) |
Inclinando o toque do momento |
Stifness de torção (N.m/rad) |
Folga (grau) |
|
|
HDR30 |
Horizontal |
11088 |
3150 |
4500 |
5500 |
3.53*10e6 |
0,015 |
|
Elevação |
8348,4 |
||||||
|
HDR50 |
Horizontal |
11088 |
4950 |
7030 |
8500 |
5.41*10e6 |
0,015 |
|
Elevação |
8348,4 |
||||||
|
HDR100
|
Horizontal |
40200 |
10190 |
15500 |
22500 |
6.84*10e6 |
0,015 |
|
Elevação |
40367,5 |
||||||
|
HDR190 |
Horizontal |
40200 |
18670 |
28290 |
44000 |
11.27*10e6 |
0,015 |
|
Elevação |
40367,5 |
||||||
|
HDR270
|
Horizontal |
50250 |
27500 |
45800 |
70000 |
23.69*10e6 |
0,015 |
|
Elevação |
50417,5 |
||||||
|
HDR400 |
Horizontal |
50250 |
39900 |
66500 |
90000 |
32.07*10e6 |
0,015 |
|
Elevação |
50417,5 |
||||||
|
HDR600 |
Horizontal |
55200 |
62500 |
104000 |
110000 |
47.7*10e6 |
0,015 |
|
Elevação |
55372,5 |
||||||
