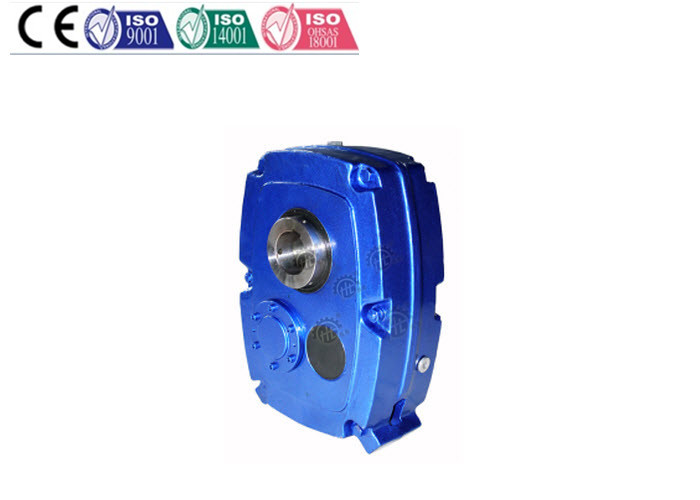

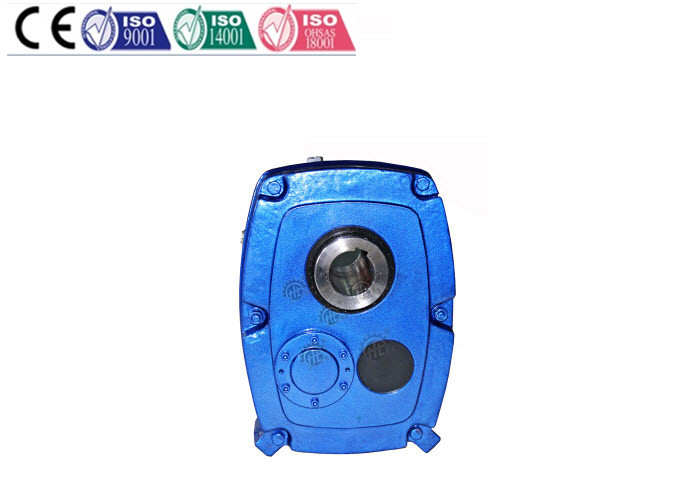

Redutor helicoidal da engrenagem eixo do redutor/cavidade da engrenagem da precisão com batente traseiro

Redutor helicoidal da engrenagem eixo do redutor/cavidade da engrenagem da precisão com batente traseiro

Detalhes rápidos:

As séries montadas do redutor de velocidade HXGF de Hengfengtai eixo métrico são métricas no projeto por toda parte e têm

avaliações de poder ao padrão de AGMA.

Poder avaliado: 0.29-134.2 QUILOWATTS

Torque da saída: 180Nm-17000 N.m

Número de modelo: HXGF30 - HXGF100

Diâmetro do eixo de saída: 30-120mm

Relação: 5-20

Velocidade da entrada: 500-1400 RPM

Velocidade da saída: 256 - 7499 RPM (N um =100rpm)

Outros detalhes: · Arranjo da engrenagem: Helicoidal · Lugar de origem: Zhejiang, China (continente)· · Marca: HENGTAI · Cor: De acordo com o cliente · Posição de montagem: Eixo montado · Material para a caixa: ferro fundido · Embalagem: Argumentos de madeira fortes para exportar · Eixo de saída: Eixo de saída oco · Acessórios: Braço do batente traseiro, de torque, etc.

Descrições:

Os redutores de velocidade montados eixo (SMSR) são ultra compactos quando comparados a outros projetos.

• Transtorte da bagagem
• Fibra, processamento do papel e indústria da silvicultura
• Funcionamento e mineração minerais
• Mistura
• Processamento & agricultura da grão

sistema por muito tempo estabelecido e provado do  de movimentação.

vasta gama do  de variação disponível:

• Montagem do eixo, montagem da cara, montagem do pé, montagem do motor, entrada hidráulica, adaptador do transporte de parafuso.

os redutores de velocidade montados eixo (SMSR) do  são ultra compactos quando comparados a outros projetos.

Apresentação video de SMSR para ilustrar o conjunto interno da engrenagem, eixo, rolamentos, selos do óleo, indicador de nível de óleo das caixas de engrenagens de Hengtai SMSR.

TAMANHOS	A	B		C	D	E	F	Keyway do eixo da entrada	H	J	K	P	T	U	V	W	X	Y
		Diâmetro do cubo
		STD	ALT
B	134	30	40	63	59	80	19j6	6x3.5x50	104	131	55	10	186	226	81	75	25	79
C	142	40	50	72	65	90	22j6	6x3.5x5.6	108	156	59	10	218	270	96	90	31	95
D	152	50	55	77	68	100	25j6	8x4x63	118	188	76	12	258	328	117	110	37	116
E	170	55	65	85	76	115	28j6	8x4x70	130	222	90	12	278	377	129	125	43	133
F	189	65	75	90	87	130	32k6	10x5x70	149	242	98	16	317	414	143	141	50	150
G	212	75	85	105	110	145	42k6	12x5x90	172	277	110	16	365	468	162	156	56	166
H	242	85	100	116	115	170	48K6	14x5.5x100	190	330	88	16	434	550	195	189	62	200

Seus benefícios:

Avaliação mais alta com um ângulo 25°pressure e cara mais larga dos dentes de engrenagem para o torque máximo

Rolamentos de rolo resistentes para a força máxima e vida prolongada

Capacidades flexíveis da montagem do motor

Batentes traseiros com os sprags centrífugos da descolagem para maximizar a confiança

Manutenção:

Após uma operação de 300 horas, mude por favor o óleo, e nivelado a unidade da engrenagem com os detergentes apropriados.

Pls não mistura o óleo de óleo mineral e sintético.

Verificação de Pls o nível de óleo no tempo regular.

Aplicações:

Aperfeiçoe para transportes de parafuso, a maquinaria do transporte de correia e o equipamento de processo entregando maiorias para:

Entregar da bagagem

Polpa, papel, e silvicultura

Agregado e mineração

Misturadores e equipamento de processo

Grão e agricultura

Especificações:

Dimensão (milímetro)	Tamanho de HXGF
	HXGF30	HXGF40	HXGF50	HXGF55	HXGF65	HXGF75	HXGF85	HXGF100
Tamanho padrão do eixo	30	40	50	55	65	75	85	100
Tamanho alternativo do eixo	40	50	55	65	75	85	100	120
Keyway do eixo da entrada	6x3.5x50	6x3.5x59	8x4x63	8x4x70	10x5x70	12x5x90	14x5.5x100	16x6x100

Torque permitido:

Modelo (escolha/dobro)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
Nanômetro (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449
