Torque alto da caixa de engrenagens planetária industrial solar do concentrado do disco
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xDetalhes do produto
| Folga | 0,015 graus | modelo | HDR30,470,600 |
|---|---|---|---|
| Torque | 3000Nm | Volume do espelho | 30 metros quadrados |
| Modelo de Csp | Torre, disco, parabólico | Vida | 25 anos |
| Destacar | caixa de engrenagens planetária helicoidal,caixa de engrenagens helicoidal do eixo paralelo |
||
Descrição de produto

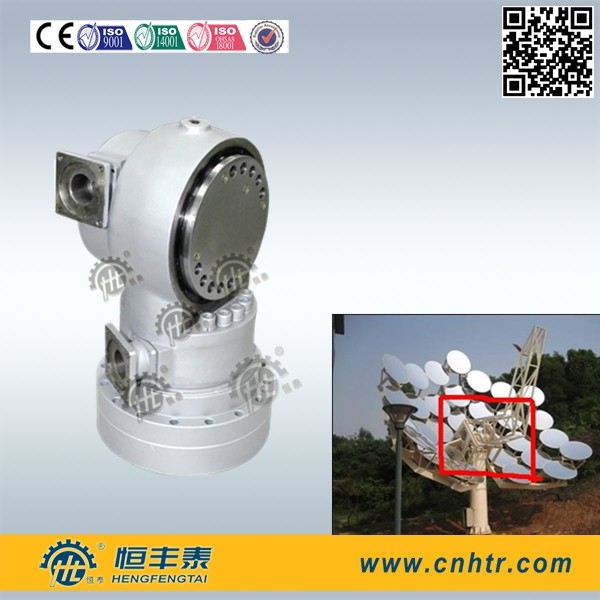

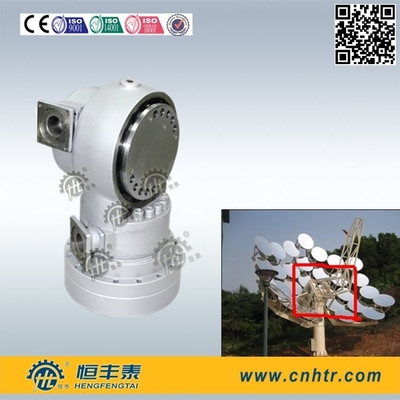

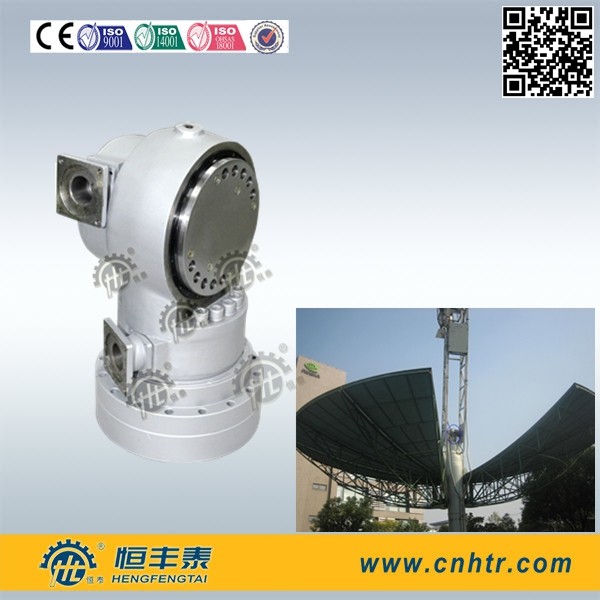

Torque alto da caixa de engrenagens planetária industrial solar do concentrado do disco
Detalhes rápidos
Arranjo da engrenagem: Dual o dispositivo de transmissão da movimentação
Relação: até 49295
Torque nominal da saída até 40000Nm
Torque da saída máxima até 100000Nm
Carga estática 120 KN
Carga dinâmica 75KN
Lugar de origem: Zhejiang, China (continente)
Marca: HENGTAI
Cor: De acordo com o cliente
Embalagem: Argumentos de madeira fortes para exportar
|
Quantidade de ordem mínima: |
UMA PARTE |
|
Preço: |
DEPENDE DAS EXIGÊNCIAS |
|
Detalhes de empacotamento: |
CASO E PÁLETES DE MADEIRA DE EXPORTAÇÃO FORTES |
|
Tempo de entrega: |
DEPENDE DA QUANTIDADE |
|
Termos do pagamento: |
T/T ou LC |
|
Capacidade da fonte: |
DEPENDE DO MODELO ESPECÍFICO |
Características duplas do desempenho do dispositivo da movimentação de eixos da elevada precisão de HDR
Saída de engrenagem de Multitooth, valor grande do raio do torque da saída, capacidade de carga poderosa com capacidade de travamento automático.
Quebre através da transmissão geral da malha da rigidez limitações da malha dos dentes de somente 1-2 pares. Realizou a malha do multitooth junto e a saída da movimentação. Conseqüentemente teve a capacidade de carga alta e a capacidade de sobrecarga do anti-impacto.
Interior com aumento grande da construção dos rolamentos do diâmetro a capacidade de carga de apoio exterior. Aumente a rigidez do torque e máximo permita o torque. Nas mesmas dimensões do esboço a capacidade da transmissão é uma ligação do que dobro 2-4 vezes mais grande, segundo movimentação formada do sem-fim.
A transmissão da elevada precisão, grande rigidez da saída, reconstitui baixo a tolerância, erro da folga da saída abaixo de 0.015°
|
Desempenho |
Relação |
Gire a escala |
Torque dinâmico máximo permissível horizontal |
Torque estático máximo permissível horizontal |
Torque dinâmico máximo permissível da elevação |
Torque estático máximo permissível da elevação |
Rigidez de torção máxima |
Folga |
|
HJR01 |
35000 |
360 |
5578 |
9296 |
5132 |
8553 |
15.7×10e6 |
0,015 |
|
HJR02 |
35000 |
360 |
5976 |
9960 |
5756 |
9593 |
18.4×10e6 |
0,015 |
|
HJR03 |
35000 |
360 |
10160 |
16933 |
9865 |
16442 |
36.0×10e6 |
0,015 |
|
HJR04 |
35000 |
360 |
15216 |
25360 |
14512 |
23587 |
38.0×10e6 |
0,015 |
|
HJR05 |
35000 |
360 |
27430 |
45717 |
26381 |
43968 |
10.5×10e7 |
0,015 |
|
HJR06 |
35000 |
360 |
36887 |
61479 |
35785 |
59642 |
14.4×10e7 |
0,015 |
|
HJR07 |
35000 |
360 |
48285 |
80474 |
47665 |
79442 |
19.0×10e7 |
0,015 |
|
HJR08 |
35000 |
360 |
62595 |
104325 |
61758 |
102930 |
33.3×10e7 |
0,015 |
|
Carga radial máxima (N) |
Carga axial máxima (N) |
Rigidez de dobra máxima (N.m/rad) |
Velocidade normal (o/min) |
Máximo que conduz a velocidade (o/min) |
Peso (quilograma) |
Inclinando o momento (N.m) |
Temperatura do ambiente (℃) |
|
39000 |
25300 |
89.2×10e8 |
0,14 |
12 |
100 |
11000 |
-10 ~ +50 |
|
40000 |
26667 |
90.4×10e8 |
0,14 |
12 |
220 |
12000 |
-10 ~ +50 |
|
45000 |
30000 |
17.8×10e9 |
0,14 |
12 |
320 |
28000 |
-10 ~ +50 |
|
50000 |
33333 |
23.5×10e9 |
0,14 |
12 |
490 |
35000 |
-10 ~ +50 |
|
60000 |
40000 |
65.4×10e9 |
0,14 |
12 |
850 |
60000 |
-10 ~ +50 |
|
64000 |
42667 |
85.9×10e9 |
0,14 |
12 |
1050 |
68000 |
-10 ~ +50 |
|
70000 |
46667 |
10.5×10e10 |
0,14 |
12 |
1400 |
75000 |
-10 ~ +50 |
|
75000 |
50000 |
13.6×10e10 |
0,14 |
12 |
1700 |
80000 |
-10 ~ +50 |
Vantagens competitivas:
Hengfengtai começou a pesquisa e o produto no dispositivo solar da movimentação da planta térmica desde 2008. Nós cooperamos com a academia chinesa do institue da pesquisa do eletricista das ciências, energias solares de Huangming, academia do poder limpo de Huaneng, empresa térmica solar de poupança de energia do primeiro vôo, cenário da mola do grupo das ciências de China, união do Pequim comunicamos o thermal do coração, a energia solar da estrela de Guangdong cinco, a uma empresa etc. de Japão.
Após o uso experimental anual, o feedback do cliente geralmente o dispositivo da movimentação teve a folga pequena da saída, grande capacidade de carga, eficiência alta da transmissão.
Capacidade da fabricação
- 350 pessoais no departamento da produção, entre eles, 5 técnicos superiores, 10 técnicos júniors, e 82 têm o certificado profissional da operação.
- 2 plantas da fabricação com área mais de 50000 medidores quadrados.
- Mais do que 300sets de equipamentos importados avançados: CNC alemão, máquina Hobbing, máquina de moedura, moinho plano do CNC, máquina aborrecida do CNC, e de torno do CNC máquina etc.
Sistema de controlo da qualidade
- Certificado do ISO 9001-2000
- Certificado do ISO 14001
- Certificado de GB/T 28000
- CMM inspeção em cada grupo de engrenagens
- Centro da inspeção da engrenagem
- Laboratório material da inspeção
- Inspeção do período de experiência
- Inspeção do escapamento
- e etc.
