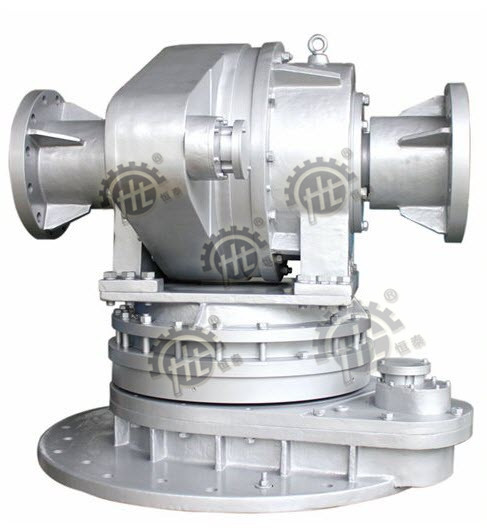

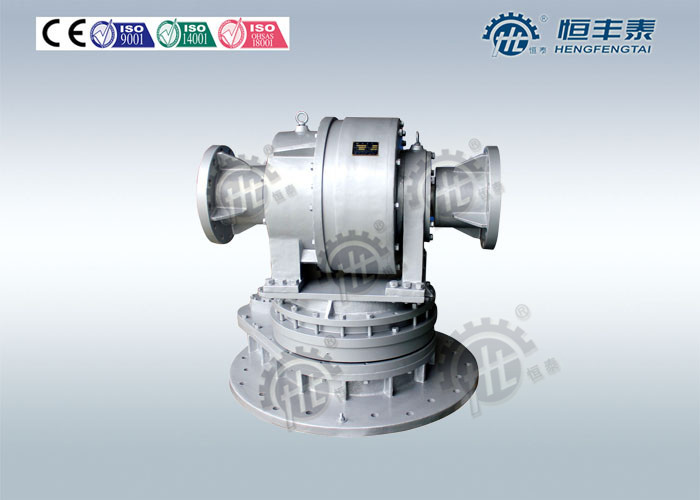

Dispositivo de transmissão Cycloidal da elevada precisão do redutor de velocidade do sem-fim

Dispositivo de transmissão helicoidal da elevada precisão do redutor da engrenagem do sem-fim





Detalhes rápidos



Alinhando o arranjo: Dispositivo de transmissão duplo da movimentação



Relação:  35000-50000



Torque permissível:



Torque horizontal 1030-67600



Torque 1360Nm-75800Nm da elevação



Lugar de origem: Zhejiang, China (continente)



Number modelo: HJR01-HJR09



Marca: HENGTAI



Cor: De acordo com o cliente



Embalagem: Argumentos de madeira fortes para exportar





Descrições:



O redutor helicoidal da engrenagem da série de HJR do dispositivo de transmissão da elevada precisão é composto pelas peças horizontais, lançando do mecanismo de movimentação,



qual adota o princípio da movimentação de engrenagens de uma elevada precisão e de engrenagens de rolamento da precisão, para realizar completamente



seguimento de 360° e lugar exato.



O redutor helicoidal da engrenagem da série de HJR do torre-tipo e do disco-tipo sistema de transmissão da precisão do poder do calor usa uma série de espelhos



(heliostats) que segue o sol em dois machados, concentrando a radiação solar em um receptor na parte superior



da torre onde o calor é transferido aos sais derretidos. Os sais então para transferir seu calor em um calor



cambista a uma água atual para gerar o vapor superheated e reaquecido, que alimenta uma turbina capaz



de gerar ao redor 110 MW do poder.



Seus benefícios:



1.    A saída de engrenagem de Multitooth, valor grande do raio do torque da saída, capacidade da transmissão é 6 vezes mais grande



do que a transmissão geral da engrenagem, transmissão de 5 vezes mais grande do sem-fim então.



2.    A transmissão da elevada precisão, grande rigidez da saída, reconstitui baixo a tolerância, erro da folga abaixo



0.05°

3.    O projeto especial da estrutura de carregamento, anos longos da vida útil >25.





4.    Relação grande, eficiência elevada, capacidade de travamento automático





Especificação:





Tipo	Torque nanômetro
	Torque horizontal	Torque da elevação
HJR01	1030	1360
HJR02	5590	6650
HJR03	10700	13250
HJR04	21350	25500
HJR05	38950	44500
HJR06	47800	55700
HJR07	59600	68500
HJR08	67600	75800



Aplicações:



Aplicado extensamente para a energia, a indústria militar, a automatização aeroespacial, industrial e a outra transmissão



indústrias do equipamento, especialmente para a produção de eletricidade térmica solar e o sistema de rastreio de heliostat,



sistema de rastreio do sol de painéis fotovoltaicos, sistema de rastreio etc. do radar.





Manutenção:



Após uma operação de 300 horas, mude por favor o óleo, e em nível a unidade da engrenagem com os detergentes apropriados.



Por favor não misture o óleo de óleo mineral e sintético.



Verifique por favor o nível de óleo no tempo regular.



A causa para a divisão e o pagamento do redutor:



Divisão	Causa possível	A maneira de pagamento
O motor não corre em caso da carga	A tensão é demasiado baixa	Verifique para ver se o fio é demasiado longo ou demasiado fino
	A engrenagem é danificada	Repare-o na fábrica especial
	Trabalho com sobrecarga	Carga da descarga
Muito quente	Trabalho com sobrecarga	Carga da descarga
	Começo e parada demasiados	Carga da descarga
	O rolamento é danificado	Reduza usar a frequência
	A tensão é demasiado alta ou demasiado baixa	Repare ou substitua
Ruído alto	Se o ruído é alto e contínuo, o rolamento é danificado ou a engrenagem é danificada	Repare-o na fábrica especial
	Se o ruído é alto ocasionalmente, a engrenagem deve ser danificada ou algo mais para obstruir	Contato com a instituição do serviço















Armazenamento:

1: Por favor não armazene em exterior.



2: os pls puseram o cartão, a madeira ou o outro material entre os produtos e o assoalho. a caixa de engrenagens não pode diretamente



toque no assoalho.



Garantia:



HFT garante os produtos vendidos por um ano da data de entrega. A garantia é limitada para reparar ou



a substituição, livra em nossa planta, das peças defeituosas devido a um defeito verificado do material ou da fabricação.



As peças substituídas para permanecer nossa propriedade. Toda compensação restante é excluída, nem pode dirigir e/ou



dano indireto seja reivindicado de toda a natureza, igualmente para a falta provisória do uso dos bens comprou.





Vantagens competitivas:



1. o capital registrado do total de HFT em RMB 58,000,000.We teve 2 empresas do sub situadas em Binghai& Sanxi



Zona da indústria, cobrindo pessoal 50000 e 350 medidores quadrados da área até agora.



2.  Como o líder no redutor da engrenagem domesticamente, nós somos cometidos ao R&D todo o tempo. Há



mais de 40 coordenadores técnicos profissionais. Nós tivemos 49 patentes dos artigos que incluem 7 artigos de



patente da invenção, 30 artigos dos modelos de serviço público, 1 artigo do projeto da aparência, 2 artigos de internacional



patente da invenção e 5 artigos que são aceitados pela espera nacional de SIPO para a aprovação.



3. de acordo com a estratégia da globalização, nós estabelecemos a pre-venda, a após-venda e o todo



processe a venda da rede. Confiando nos produtos de alta qualidade e no serviço perfeito, nossos produtos têm





aplicado com sucesso por mais de 5000 clientes.
