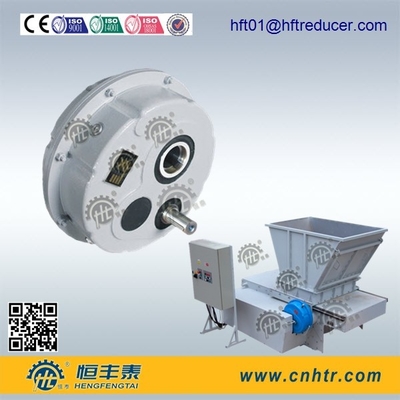

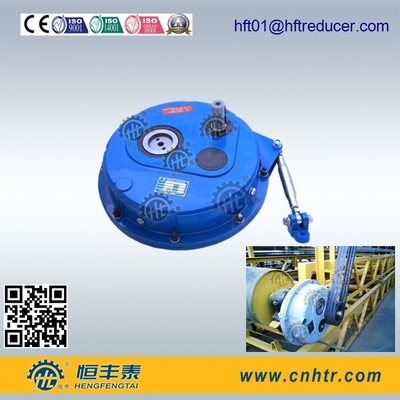

Redutor de velocidade montado grande do eixo de torque de Ta com eixo e fase dois ocos
| Lugar de origem | Wenzhou, Zhejiang, China |
|---|---|
| Marca | HENGTAI |
| Certificação | CE,ISO9001:2008,ISO14001 |
| Número do modelo | Série de Ta |
| Quantidade de ordem mínima | 100 unidades |
| Preço | Usd 200-5000 |
| Detalhes da embalagem | 1pcs embalou em uma caixa pequena, 7 - a caixa 8 pequena embalada em um crate.200pcs entra em 20" re |
| Tempo de entrega | 20 dias |
| Termos de pagamento | T/T ou LC, Western Union |
| Habilidade da fonte | 1000pcs/month |
Detalhes do produto
| Material | ferro fundido | Relação | 15:1 |
|---|---|---|---|
| Eixo da entrada | 48mm | De óleo mineral | mude o tempo 65hours |
| lubrifique | Óleo sintético | Volume do óleo | 10l |
| Realçar | redutor oco da engrenagem eixo,caixa de engrenagens montada eixo |
||
Descrição de produto
Descrições:
|
Escala do torque (n1 = 900 min-1) |
150 nanômetro… 16,000 nanômetro |
|
Avaliação mecânica (n1 = 900 min-1) |
1, 1 quilowatt… 156 quilowatts |
|
Relações da engrenagem |
= em 5, 0… 31, 5 |
|
Eixo de saída |
Eixo oco fechado até três opções furadas pelo tamanho de quadro |
|
Gearcase |
Abrigo resistente do molde apropriado para a instalação exterior |
|
Batente traseiro |
Disponível em todos os tamanhos de quadro – externamente acessíveis |
· O MATERIAL DO CASO É MATERIAL DE CARCAÇA GG20
· O CASO TEM MAIS FORÇA E VISTA ESTÉTICA
· O LUGAR PARA OS ROLAMENTOS É FEITO À MÁQUINA DE ACORDO COM PADRÕES
· O CICLO DE LONGA VIDA É CONSIDERADO SELECIONANDO OS ROLAMENTOS
· O MATERIAL DAS ENGRENAGENS É MATERIAIS DE FORJADURA DO SAE 8620 E A MODERAÇÃO ISOTHERMIC É APLICADA
· CARBURAR É APLICADA DE ACORDO COM O MÓDULO DAS ENGRENAGENS E DE AJUSTAR A PROFUNDIDADE DA DUREZA
· MOER E RASPAR SÃO APLICADAS ÀS ENGRENAGENS
· O MATERIAL DO EIXO É SAE 1050 DE AÇO E AS TOLERÂNCIAS SÃO AJUSTADAS DE ACORDO COM NORMAS PADRÃO
Especificações:
|
Número de modelo |
Diâmetro do eixo da entrada |
Diâmetros de furo da cavidade do eixo de saída: |
Torque da saída |
Comprimento do braço de torque |
Velocidade da entrada |
Relação de redução: |
|
Ta35-35D |
19mm |
30mm |
1000Nm |
220mm |
|
|
|
Ta40-40D |
24mm |
40mm |
1350Nm |
240mm |
||
|
Ta45-45D |
28mm |
45mm |
2050Nm |
260mm |
||
|
Ta50-50D |
42mm |
50mm |
2100Nm |
280mm |
||
|
Ta60-60D |
48mm |
60mm |
3500Nm |
300mm |
||
|
Ta70-70D |
48mm |
70mm |
4900Nm |
320mm |
||
|
Ta80-80D |
55mm |
80mm |
6600Nm |
380mm |
||
|
Ta100-100D |
55mm |
100mm |
10500Nm |
520mm |
||
|
Ta124-125D |
60mm |
125mm |
16000Nm |
560mm |
Seus benefícios:
1.Experience: a fabricação do redutor de 10years HXG e a experiência montadas eixo da exportação fornecem com o nível de qualidade constante.
A exportação da saída anual 30000pcs HXG/TA a Médio Oriente, África, Ámérica do Sul, familiar do mercado do Euro com toda a importação relacionada/operações de desalfandegamento da exportação documenta ajudas para salvar seu custo.
2.Model: Todos fazem sob medida disponível de HXG/TA30-125.Ratio de 5-30, ajustes quentes da relação de venda 15 todas suas necessidades.
3.Package: 1pcs embalado em uma caixa pequena com gancho pode facilmente pegarar um por um. 8-12pcs embalado em uma caixa de madeira forte da exportação padrão pode transportar com forquilha facilmente.
pintura 4.Surface: A pintura limpa e de alta qualidade perfeita da superfície da caixa de engrenagens com cor cinzenta lisa inferior RAL7031 ou RAL5010 ou depende de sua necessidade.
peças 5.Spare: Fazer à máquina com o CNC da elevada precisão que hobbing e moedura de dentes do CNC nas engrenagens e nos pinhões. O grau de superfície perfeito do revestimento e da elevada precisão fornece a boa reputação e traz-lhe o bom lucro.
Aplicações:
Planta de moedura
Ultra muito bem moinho de moedura vertical
Triturador de maxila móvel
VM – Moinho de moedura vertical
Tipo europeu moinho de moedura
Micro moinho do pó
Moinho do trapézio
Moinho de Raymond
Moinho de bola
Moinho de martelo europeu
Lavando & selecionando a máquina
Tela de vibração
Transporte de correia
Alimentador de vibração
Máquina de lavar da areia do parafuso
Máquina de lavar da areia da roda
Vantagens competitivas:
Capacidade da fabricação
- 350 pessoais no departamento da produção, entre elas, 5 técnicos superiores, 10 técnicos júniors, e 82 têm o certificado profissional da operação.
- 2 plantas da fabricação com área mais de 50000 medidores quadrados.
- Mais do que 300sets de equipamentos importados avançados: CNC alemão, máquina Hobbing, máquina de moedura, moinho plano do CNC, máquina aborrecida do CNC, e de torno do CNC máquina etc.
Sistema de controlo da qualidade
- Certificado do ISO 9001-2000
- Certificado do ISO 14001
- Certificado de GB/T 28000
- CMM inspeção em cada grupo de engrenagens
- Centro da inspeção da engrenagem
- Laboratório material da inspeção
- Inspeção do período de experiência
- Inspeção do escapamento
- e etc.
