O redutor helicoidal de mineração 20CrMnTi da engrenagem alinha o motor, caixa de engrenagens alta da redução

  • img.alt
  • img.alt
Lugar de origem China
Marca Hengtai
Certificação TUV,CE,ISO,SGS
Número do modelo HXG 30-125
Quantidade de ordem mínima 10 peças
Preço USD 200-2700
Detalhes da embalagem 1pcs em uma caixa pequena, caixa 7-8 pequena embalou em uma pálete da caixa.
Tempo de entrega 25 dias
Termos de pagamento T/T; L/C
Habilidade da fonte 800 partes pelo mês
Detalhes do produto
Realçar

caixa de engrenagens helicoidal inline

,

caixa de engrenagens chanfrada helicoidal
Deixe um recado
Descrição de produto

O redutor helicoidal de mineração 20CrMnTi da engrenagem alinha o motor, caixa de engrenagens alta da redução

Detalhes rápidos:

Caixa de engrenagens helicoidal da mineração da saliência do redutor da engrenagem

Modelo

 Relação Padrão furado (milímetro) Poder (quilowatt) Torque avaliado (N.m)
30

5;
7;
10;

12,5;
15;
20;
25;
31

30

 3 180
35

35

 5,5 420
40

40; 45

 15 950
45 45; 50; 55 22,5 1400
50 50; 55; 60 37 2300
60 60; 65; 70 55 3600
70

70; 85;

 78 5100
80

80; 100

 110 7000
100

100; 120

 160 11000
125

125; 135

 200

17000

Descrição:

A caixa de engrenagens helicoidal da mineração da saliência do redutor da engrenagem de Ta 70 é uma caixa de engrenagens montada eixo que possa ser opcionalmente

cabido com uma opção do batente traseiro (à exceção de HXG30). Aprecia-se que a opção do batente traseiro impede o transporte

da parte traseira que conduz uma vez que o transporte se inclina.


Esta caixa de engrenagens helicoidal da mineração da saliência do redutor da engrenagem de Ta 70 é usada descontroladamente em campos do transporte da mineração como:

Caixa de engrenagens do transporte do triturador de maxila, caixa de engrenagens do transporte do triturador de pedra, caixa de engrenagens do transporte do triturador de impacto,

Caixa de engrenagens material do transporte da tela de vibração, caixa de engrenagens material do transporte do alimentador e assim por diante.

Seus benefícios:


1. Volume pequeno


2. Extensamente aplicação

3. Estrutura simples e conveniente ser instalado e mantido


4. Todos os eixos do entrada/saída são chapeados de modo que possa os impedir à oxidação.

5. óleo deescape.

A parte frontal da montagem do eixo tem uma tampa do cubo para proteger o selo do óleo dianteiro assim como a peça movente da caixa de engrenagens.


6. Eficiência elevada.

Nossas unidades da caixa de engrenagens estão agora em uma capacidade de carga mais alta porque as engrenagens foram remodeladas.


7. Vida útil longa.

A vida das peças principais da caixa de engrenagens (exceto as peças vestindo) não deve ser menos de 20, 000 horas.


8. Capacidade forte de sobrecarregamento.

Nossas unidades da caixa de engrenagens estão agora em uma capacidade de carga mais alta porque as engrenagens foram remodeladas.

9. As montagens do eixo têm a selagem de labirinto na extremidade do transporte e entram a extremidade do eixo de modo que o selo do óleo seja

cofre forte da contaminação.

Características:

Número de modelo

Diâmetro do eixo da entrada

Diâmetros de furo da cavidade do eixo de saída:

Torque da saída

escala

Comprimento do braço de torque

Velocidade da entrada

Relação de redução:

Ta35-35D

19mm

30mm

1000Nm

220mm

1400rpm

900rpm

500rpm

5:1

7:1

10:1

12.5:1

15:1

20:1

25:1

31:1

Ta40-40D

24mm

40mm

1350Nm

240mm

Ta45-45D

28mm

45mm

2050Nm

260mm

Ta50-50D

42mm

50mm

2100Nm

280mm

Ta60-60D

48mm

60mm

3500Nm

300mm

Ta70-70D

48mm

70mm

4900Nm

320mm

Ta80-80D

55mm

80mm

6600Nm

380mm

Ta100-100D

55mm

100mm

10500Nm

520mm

Ta124-125D

60mm

125mm

16000Nm

560mm

Lista de peças montada do sobressalente do motor da engrenagem de Ta eixo paralelo helicoidal

1.Casing

11.Bearing

parafuso 21.Hex.head

anel 31.Spacer

41.Pin para o suporte

2.Cover

12.Bearing

arruela 22.Spring

anel 32.Spacer

42.Pin para o apoio

tampão 3.Rubber

13.Bearing

porca 23.Hexagonal

33.Support

43. Cavilha

eixo 4.Output

14.Oilseal

parafuso da cabeça 24.Hexagonal

34.Key

5.Gearwheel

15.Oilseal

tomada 25.Breather

35.Support

eixo 6.Input

tampão 16.Rubber

tomada 26.Level

36.Bracket

anel 7.Spacer

17.Circlip

tomada 27.Drain

braço 37.Torque

arruela 8.Spring

18.Key

tampão 28.Rubber

laço-haste 38.Right

9.Gasket

19.Key

anel 29.Spacer

laço-haste 39.Left

10.Gasket

Pin 20.Dowel

elemento 30.Clutch

porca 40.Hexagonal

Aplicação:

Equipamentos de planta de esmagamento de pedra:

  • Tela de vibração
  • Triturador preliminar
  • Triturador secundário
  • Transportes de correia
  • Unidades de controle
  • Motor de movimentação

Imagens de produto:

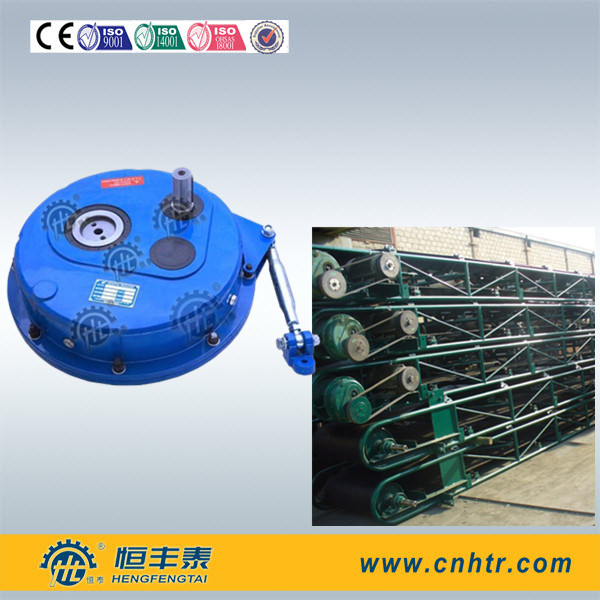

O redutor helicoidal de mineração 20CrMnTi da engrenagem alinha o motor, caixa de engrenagens alta da redução 0

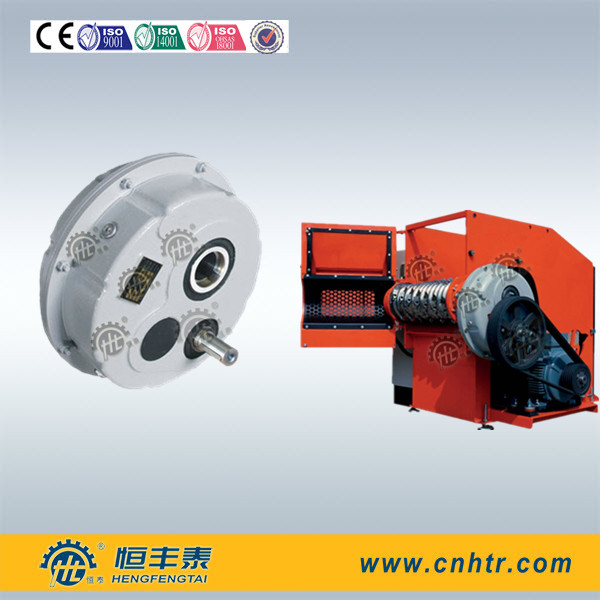

O redutor helicoidal de mineração 20CrMnTi da engrenagem alinha o motor, caixa de engrenagens alta da redução 1
