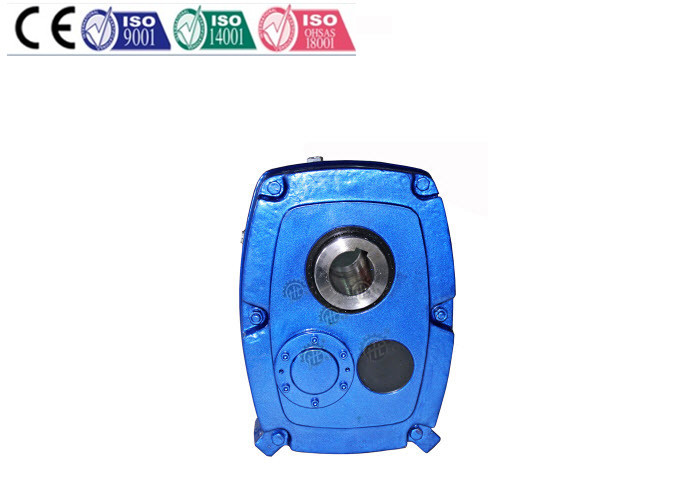

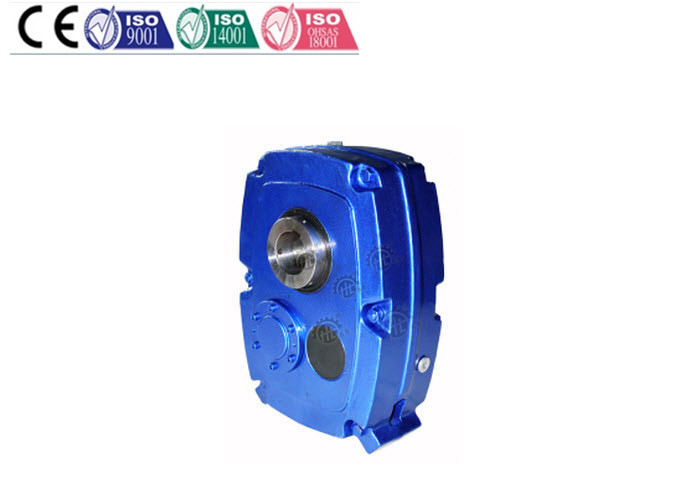

Caixa de engrenagens helicoidal da redução de velocidade do redutor da engrenagem de HXGF50-50mm para o transporte de parafuso

Caixa de engrenagens helicoidal da redução de velocidade do redutor da engrenagem de HXGF50-50mm para o transporte de parafuso

Técnico:

Poder avaliado: 0.29-134.2 QUILOWATTS

Torque da saída: 180Nm-17000 N.m

Número de modelo: HXGF30 - HXGF100

Diâmetro do eixo de saída: 30-120mm

Relação: 5-20

Velocidade da entrada: 500-1400 RPM

Velocidade da saída: 256 - 7499 RPM (N um =100rpm)

Descrições:

· Disponível nos tamanhos B a L

· Cubos do Aperto-Lugar disponíveis para a instalação e a remoção simples

· Inclui o conjunto completo do braço de torque

· Permutável com a maioria outros de fabricantes

· A linha de produção fabricação garante tolerâncias e a qualidade consistente.

· As engrenagens produzidas em hobbing manufacturado alemão centram-se para conseguir os componentes helicoidais os mais de alta qualidade da engrenagem.

· Pinhões; aço 8620

· Engrenagens; aço 20CrMnTi

· Todas as engrenagens são moídas

· O tratamento térmico final inclui o gás que carbura a uma profundidade de 1mm, moendo então à classe 6. do ISO.

· As carcaças racham-se testado

· Todo o ensaio das unidades antes das verificações de controle de qualidade finais

Seus benefícios:

· Batentes traseiros igualmente disponíveis para impedir inverter

· As relações da movimentação excedem o 150:1 com uma movimentação de correia

· Selos do óleo labiados dobro usados por toda parte

· A bola padrão e os rolamentos de rolo cilíndricos usaram-se – no estoque em todo o mundo

GARANTIA:

18 meses.

Aplicações:

Aperfeiçoe para transportes de parafuso, a maquinaria do transporte de correia e o equipamento de processo entregando maiorias para:

Entregar da bagagem

Polpa, papel, e silvicultura

Agregado e mineração

Misturadores e equipamento de processo

Grão e agricultura

Especificações:

Dimensão (milímetro)	Tamanho de HXGF
	HXGF30	HXGF40	HXGF50	HXGF55	HXGF65	HXGF75	HXGF85	HXGF100
Tamanho padrão do eixo	30	40	50	55	65	75	85	100
Tamanho alternativo do eixo	40	50	55	65	75	85	100	120
Keyway do eixo da entrada	6x3.5x50	6x3.5x59	8x4x63	8x4x70	10x5x70	12x5x90	14x5.5x100	16x6x100

Torque permitido:

Modelo (escolha/dobro)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
Nanômetro (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449

A CAUSA PARA A DIVISÃO E O PAGAMENTO DO REDUTOR

Divisão	Causa possível	A maneira de pagamento
O motor não corre em caso da carga	A tensão é demasiado baixa	Verifique para ver se o fio é demasiado longo ou demasiado fino
	A engrenagem é danificada	Repare-a na fábrica especial
	Trabalhe com sobrecarga	Descarregue a carga
Muito quente	Trabalho com sobrecarga	Carga da descarga
	Comece e pare demasiados	Descarregue a carga
	O rolamento é danificado	Reduza usar a freqüência
	A tensão é demasiado alta ou demasiado baixo	Repare ou substitua
Ruído alto	Se o ruído é alto e contínuo, o rolamento é danificado ou a engrenagem é danificada	Repare-a na fábrica especial
	Se o ruído é alto ocasionalmente, a engrenagem deve ser danificada ou algo bloco outro	Contato com a instituição do serviço
